柜体采用敷铝锌板经数控设备加工成型后,用螺栓拼接或铆接而成,结构为全拼装式。

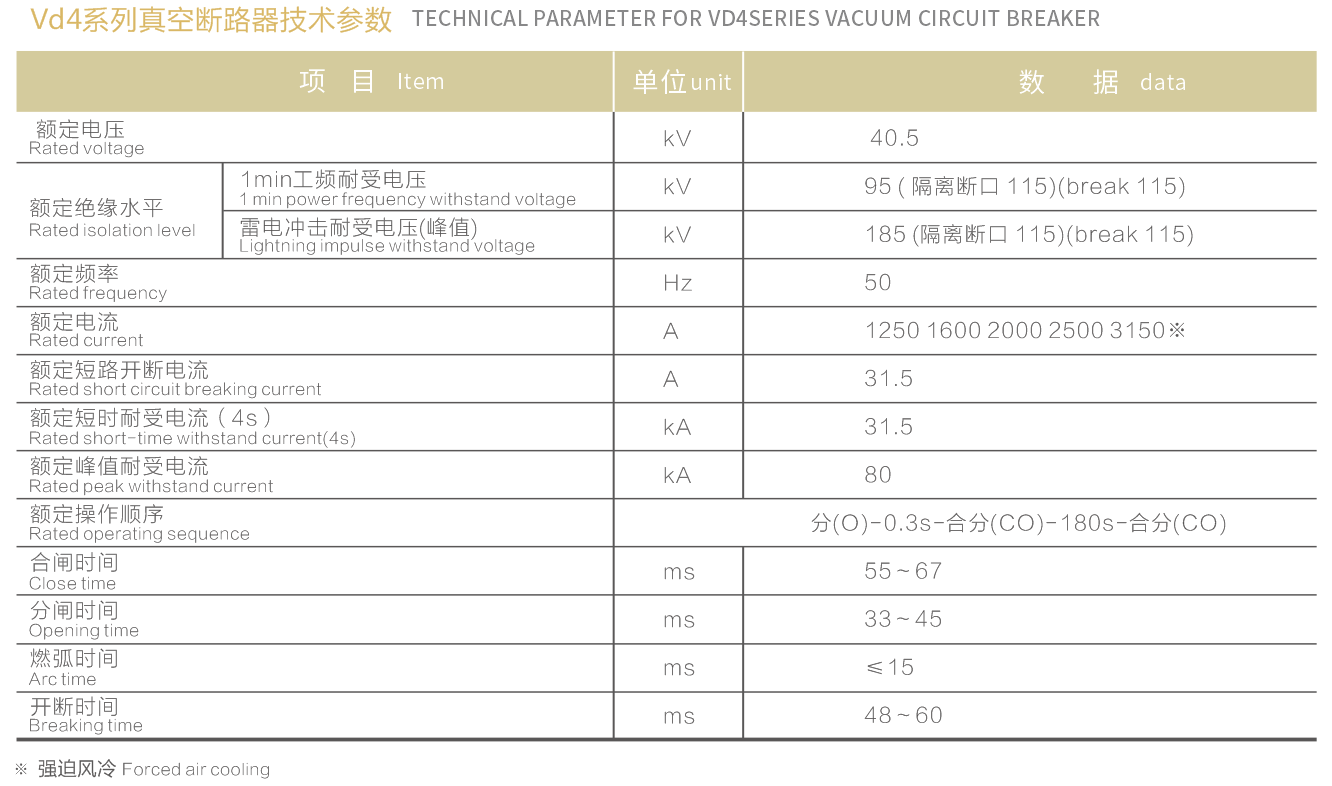

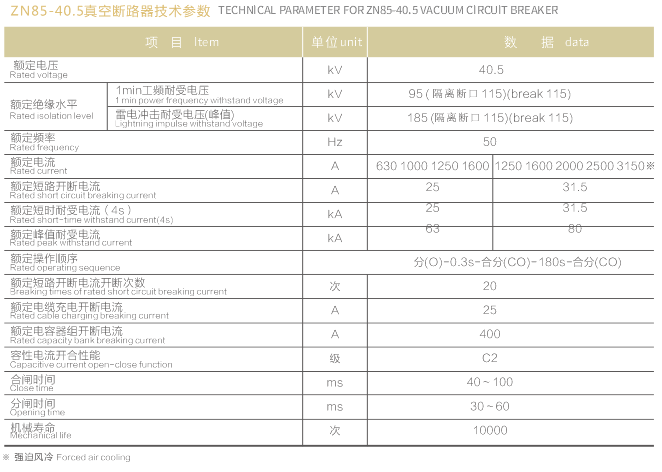

可同时配装ZN85-40.5真空断路器手车、VN1、VD4或HD4真空断路器手车，开关柜主母线贯通无需过渡柜转接。

电缆室空间充裕，相间可保证空气净距大于300mm，相间无需加装绝缘隔板。

开关柜安装基础的要求

为了保证基础框架表面的水平度，基础框架焊接部件应在预定点焊接，并根据配电室的安装布置图，将基础框架准确地放置在混凝土地坪的规定位置上。基础框架的接地线必须用载面不小于30X4mm的镀锌扁钢连接。每个基础框架应有不少于二个接地连接点。

开关柜在安装前,应检查安装基础的水平度。安装基础的上表面应高于完工后的配电地坪2mm，平面度允许公差为±1mm/m。开关柜安装后，其倾斜度不得大于2°。

开关柜的安装

按开关柜工程排列布置图,确定各开关柜的相对位置,然后逐台用拼柜的螺栓依次拼接相邻各柜。当开关柜多于10台时，最好从中间开始安装。

开关柜与基础框架采用螺栓连接或焊接，使用焊接方法时，对焊接部位要进行防腐处理。

开关柜的拼柜安装应与主母线的安装交替进行，这样可以避免柜体全部安装后，主母线安装的困难。

用制作好的接地母排逐柜连接开关柜的主接地母线。将开关柜的主接地母线与配电室的接地电极相连。
