产品详情

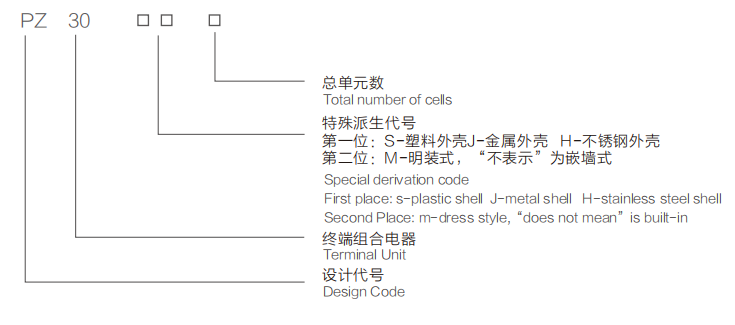

型号及含义
主要参数
模数化终端组合电器的主要技术指标见表1
| 外壳材料 | 额定电压(A) | 单排负载总电流(A) | 总单元数 | 额定短路电流分断能力(A) | 外壳防护等级 | 外壳允许温升(K) | |
| 单相 | 三相 | ||||||
| 金属 | 220、380 | 100 | 32.63 | 6,9,10,12,15,18,30,45 | 20 | IP30 IP40 |
30 |
| 全塑 | 2,4,6,9,10,12,15,18,24,36 | 40 | |||||
注：三相63A仅适用于出线单元不包括熔断器式隔离器时。
外形与安装尺寸
| 型号 | 外形尺寸 | 安装尺寸 | |||||||
| A1 | B1 | A2 | B2 | F | G | C | D | E | |
| PZ20J-6 | 160 | 220(+50) | 180 | 240 | 62 | 90 | 116 | 160 | 143 |
| PZ20J-10 | 228 | 220(+50) | 248 | 240 | 62 | 90 | 188 | 164 | 221 |
| PZ20J-15 | 315 | 220(+50) | 335 | 240 | 62 | 90 | 270 | 160 | 298 |
| PZ20J-30 | 315 | 380(+50) | 335 | 240 | 62 | 90 | 270 | 310 | 298 |
| PZ20J-45 | 315 | 335 | 62 | 90 | 270 | 298 | |||
注：电流等级大于45A其箱体高度须增加50mm以便于导电排安装。
