产品简介
KYN28-24型户内金属铠装移开式开关设备系三相、交流50(60)Hz额定工作电压24千伏、额定工作电流3150A及以下系统中的成套配电装置。

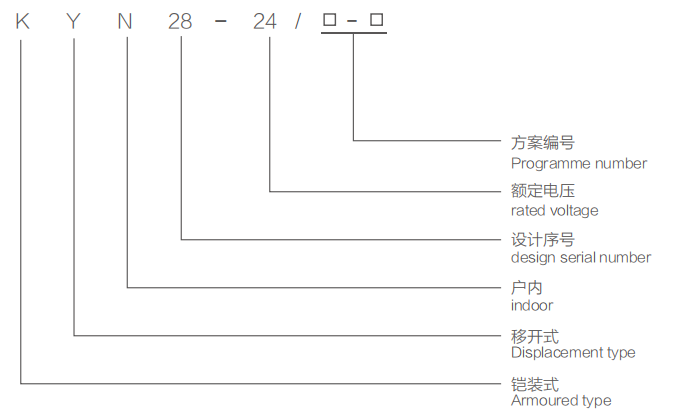

型号及含义
主要特点
● 实现高压室门关闭的情况下进行开关的各种操作；完全金属铠装及封闭，关门时外壳防护等级IP4X，有效保障人身安全
● 良好的主回路绝缘使用开关柜结构紧凑，节省占地面积
● 适应性广，易实现各种方案，满足不同用户的需求
● 手车互换性好，在柜内移动省力、平稳
● 电缆室有充裕的空间，可连接多根电缆，安装维修方便
● 机械联锁简单可靠
正常使用环境条件
● 环境温度：不高于+40℃，不低于-10℃
● 海拔高度：不高于1000m
● 相对湿度：日平均不大于95％；月平均不大于90％
● 没有易燃性气体、爆炸危险、严重污秽、化学腐蚀及经常性剧烈振动的场所
技术参数
| 项目 | 单位 | 数据 | |
| 额定电压 | kV | 24 | |
| 额定绝缘水平 | 1min工频耐受电压 | kV | 65 |
| 雷电冲击耐受电压(峰值) | kV | 125 | |
| 额定频率 | Hz | 50 | |
| 主母线额定电流 | A | 1250 1600 2000 2500 3150* | |
| 分支母线额定电流 | A | 1250 1600 2000 2500 3150* | |
| 额定短时耐受电流(4s) | kA | 25 31.5 40 | |
| 额定峰值耐受电流 | kA | 63 80 100 | |
| 辅助电源电压 | V | Dc110 220 | |
| 外壳防护等级 | IP4X | ||
| 断路器室门打开时防护等级 | IP2X | ||
| 外形尺寸(宽x高x深) | mm | 1000 2300 1800 | |
| 重量 | kg | 850~1450 | |
关键词: KYN28-24系列金属铠装移开式开关设备
