产品简介
KYN28-12型高压开关柜为金属封闭铠装型移开式户内开关柜，用于交流频率50Hz，额定电压3-10kV、额定电流3000A以下的三相单母线及母线分段系统中，作为接受和分配电能之用，本开关柜具有完善的五防装置，适合于各类发电厂、变电所及工矿企业的要求。

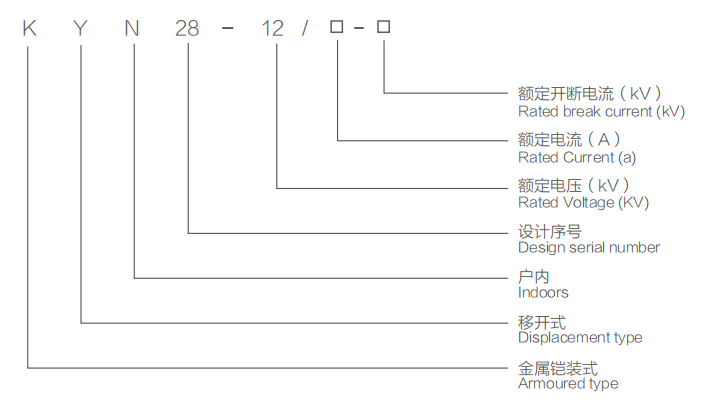

型号及含义
产品使用范围和用途
本产品适用于3-12kVx相交流50Hz单母线及双母线分段系统中，作为接受和分配电能之用，其结构相同，安全可靠性高，运行操作简便等特点，可广泛应用于电力、冶金、石化和城建等行业。
正常使用环境条件
● 环境温度：不高于+40℃，不低于—25℃
● 海拔高度：不高于1000m
● 相对湿度：日平均不大于95％；月平均不大于90％（+25℃）
● 地震烈度：不超过8度
● 没有易燃性气体、爆炸危险、严重污秽、化学腐蚀及经常性剧烈振动的场所
技术参数
| 项目 | 单位 | 数据 | |
| 额定电压 | 12 | ||
| 额定绝缘水平 | 1min工频耐受电压 | kV | 相间、相对地42;断口48 |
| 雷电冲击耐受电压(峰值) | kV | 相间、相对地75;断口85 | |
| 额定频率 | Hz | 50 | |
| 额定电流 | A | 630 1250 1600 2000 3150 | |
| 额定峰值耐受电流 | kA | 50 63 80 100 | |
| 额定开断电流 | kA | 20 25 31.5 40 | |
| 额定热稳定电流 | kA | 20 25 31.5 40 | |
| 额定热稳定时间 | S | 4 | |
| 控制电压 | V | DC220/110 | |
| 防护等级 | IP4X | ||
| 外形尺寸(宽x高x深) | mm | 800x1600x2200 | |
| 重量 | kg | 800~1200 | |
关键词: KYN28-12系列金属铠装移开式开关设备
