GCS系列低压抽出式开关柜

GCS型低压抽出式开关柜是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制的，符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。GCS型低压抽出开关柜已被电力用户广泛选用。

所属分类：

低压开关柜系列

在线咨询返回上一页

产品详情

产品简介

适用范围

● 装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。

● 在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

● 装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用强、结构新颖、防护等级高等特点，可以做为低压抽出式开关柜的换代产品使用。

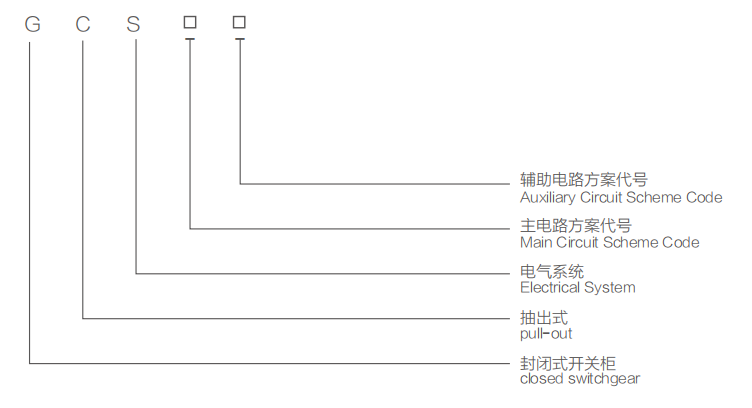

型号及含义

正常使用环境条件

● 周围空气温度不高于＋40℃，不低于-5℃，并且24h内平均温度不高于＋35℃，超过时，需根据实际情况降容运行。

● 户内使用，使用地点的海拔高度不得超过2000m。

● 周围空气相对湿度在最高温度为＋40℃时不超过50%，在较低温度时允许有较大的相对湿度，例如＋20℃时为90%，但应考虑到由于温度的变化有可能会偶然产生凝露的影响。

● 装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。

● 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

● 用户有特殊要求时，可以与制造厂协商解决。

基本电气参数

项目		单位	数据
额定绝缘电压		V	交流660(1000)
额定工作电压	主电路	V	交流380(660)
	辅助电路	V	交流380、220
		V	直流220、110
额定频率		Hz	50(60)
水平母线额定电流		A	≤4000
垂直母线额定电流		A	1000
额定峰值耐受电流(0.1s)		kA	105 176
额定短时耐受电流(1s)		kA	50 80
