产品详情
产品简介
GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心( MCC )二部分组成，该装置适用于交流50Hz -60Hz，额定工作电压660V及以下的控配电系统。广泛用于发电厂、变电站、工矿企业等电力用户，作为动力配电、电动机控制及照明等配电设备的电能转换及分配控制之用。
本开关柜符合国际标准IEC439、国家标准GB7251-97《低压成套开关设备》等标准。
产品特点
● 结构紧凑，在较小空间内可容纳较多的功能单元，节省用户投资；
● 结构通用性强，组装灵活，以25mm为模数，各种大小抽出式单元可以任意组合，以满足系统设计要求；
● 垂直母线及出线有良好的绝缘防护，从而保证了柜后维修安全可靠；
● 设计独特的机械锁定机构，有可靠的运行、试验、抽出、隔离四个位置，安全可靠；
● 抽屉推进机构采用轴承滚动，相同规格抽屉互换性强；
● 设计方案组合型强，可自由地组合抽屉式方案和固定分隔式方案；
● 可靠的活门保护系统，保证了柜前维修的安全性；
● 可根据需要选择三极或四极出线。

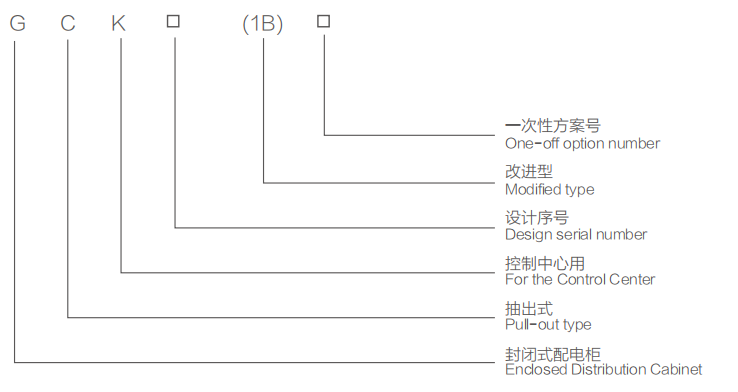

型号及含义
正常使用环境条件
● 环境温度：空气清洁,相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20%时为90%,应考虑到由于温度变化，有可能会偶然地产生湿度的凝露；
● 海拔高度：不高于2000m；
● 本装置适用于以下温度的运输和储存过程:-25℃至+55℃的范围之间，在短时间内（不超过24h）可达70℃，在这些极限温度下装置不应遭到不可恢复的损伤，而且在正常的条件下应能正常的工作。如果上述使用条件不能满足时，应由用户和制造厂协商解决。
基本电气参数
| 项目 | 单位 | 数据 | |
| 额定工作频率 | Hz | 50 60 | |
| 额定工作电压 | V | 380 660 | |
| 额定绝缘电压 | V | 660 | |
| 最大工作电流 | 水平母线 | A | 4000 |
| 垂直母线 | A | 1200 | |
| 额定短时耐受电流 | 水平母线 | kA | 80/176 |
| 有效值(IS)峰值(kA) | 垂直母线 | V | 60/130 |
| 防护等级 | IP30、IP40 | ||
| 外形尺寸 高x宽x深 | 2200x600(800,1000)x800(1000) | ||
