产品简介
GGD型交流低压配电柜，是原能源部以促进我国低压配电行业的技术进步、加速低压配电成套开关设备的更新换代为宗旨。于一九九一年下达的技术开发项目。由能源部低压成套开关设备联合设计研制组（建成NLS）完成设计和研制。并于一九九二年十月通过了由能源部主持的部级鉴定。目前在全国范围内已广泛适用。
用途
● GGD型交流低压配电柜适用于发电厂、发电站、厂矿企业等电力用户的交流50Hz、额定工作电压380V、额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。
● GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
● GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。

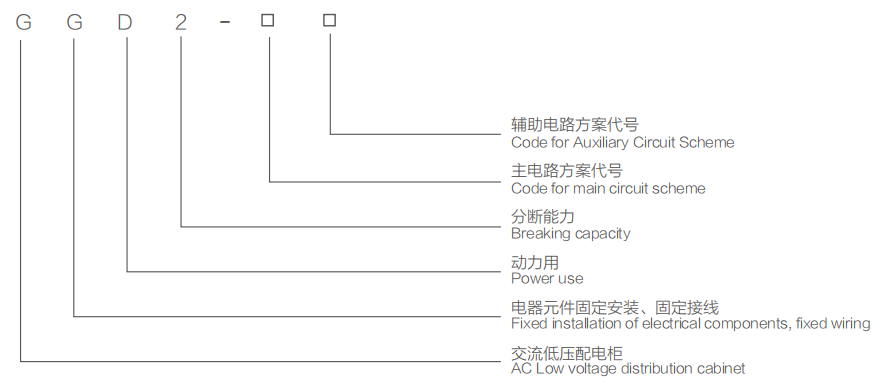

型号及含义
正常使用环境条件
● 环境温度：不高于+40℃，不低于—5℃，24h内平均温度不得高于+35℃；
● 环境湿度：空气清洁,相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20%时为90%，应考虑到由于温度变化，有可能会偶然地产生湿度的凝露；
● 海拔高度：不高于2000m；
● 安装要求:设备安装时与垂直面的倾斜度不超过5%;
● 适用场所：应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所;
● 如果上述使用条件不能满足时，应由用户和制造厂协商解决。
基本电气参数
| 型号 | 额定电压 (V) | 额定电流 (A) | 额定短路 开断电流 (kA) | 额定短路 耐受电流 (1s)(kA) | 额定峰值 耐受电流 (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(360) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 65 |
| B | 1000 | |||||
| C | ||||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
